2-5. Warming-Up
Allow at least 30 minutes for the unit to warm up so that it can stabilize.
3. OPERATION
3-1. Controls, Indicators and Connectors
ON
POWER
OFF
k/u
SEC
RX
RMT
FREQ.
A
G.T
PRIOD
C
A
TOTAL
A
A
RPM
0
0
.
1
S
0.1S
1S
10S
m
H
TX
0.F
M/n
Hz
INPUT C
80MHz
3V MAX.
3.7GHz
100MHz
250V MAX.
INPUT A
1M
FUNCTION
19
18
15
16
10
12
9
2
3
1
4
5
6
14
8
GATE TIME
MULTIPLIER
HOLD
TOTAL RESET
OFF
LPF
INPUT A
COU
PLE
AC
ATT
1/1
ON
DC
1/10
20
50

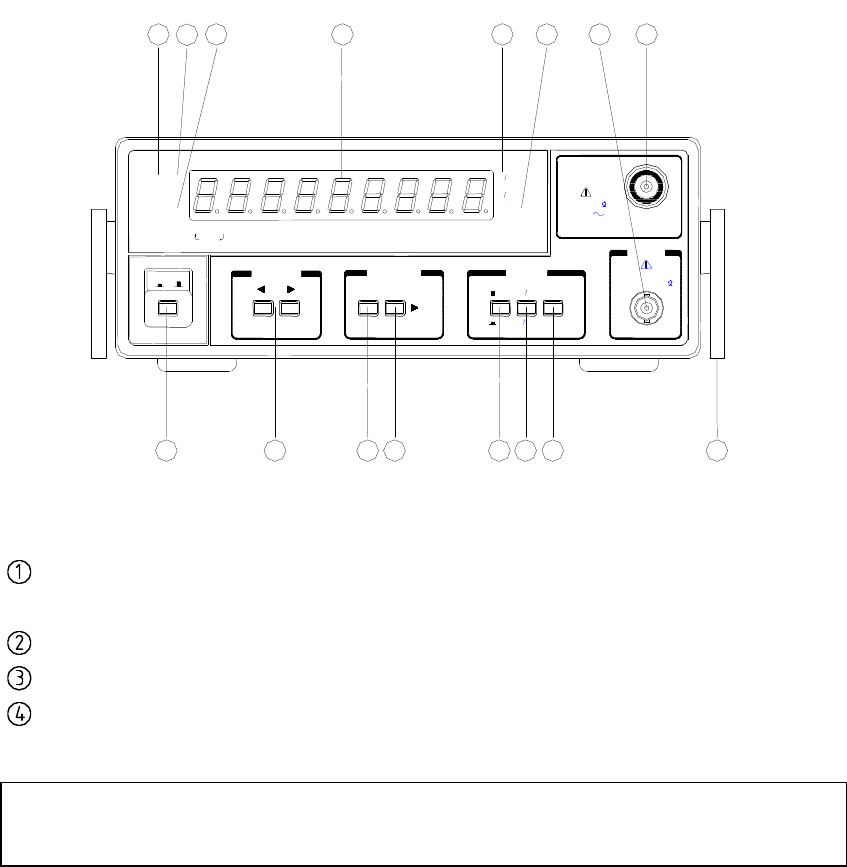

FIG.2 FRONT PANEL
GATE INDICATOR: The gate light, when lit, indicates the main gate is open
and measurement is in progress.
RS-232C INDICATOR: TX (transmitting), RX (receiving) blinking
OVER FLOW INDICATOR: OF is displayed when there is an overflow.
DISPLAY: 9 digit (0.56“) green LED display used for all readings.
NOTE: LAST MEASUREMENT DISPLAY WILL REMAIN FOR 10 SECONDS
AFTER SIGNAL OFF.
