CAUTION: Disconnect supply cord before replacing
fuse. For continued protection against risk of fir
fuse. For continued protection against risk of fire,
replace only with same type fuse.
TTENTION:TTENTION:TTENTION:
rUtiliser un fusible de rrechange de même type.r
echange de même type.
Powered Subwoofer Featuring BassTrac
®
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
AVIS: RISQUE DE CHOC ELECTRIQUE-NE PAS OUVRIR
parte posterior del receptor
Conexión del subwoofer a sistemas digitales de cine en casa
Los equipos electrónicos de cine en casa 5.1, 6.1 y 7.1 tienen un canal (el “.1”) reservado para la reproducción de
la información de baja frecuencia especial (por ejemplo, explosiones y truenos) de las pistas de audio codificadas digitalmente.
Seleccione la opción de activación del subwoofer del menú de configuración del receptor. Al conectarse de esta manera, el
amplificador del receptor deja de reproducir las difíciles señales de los graves bajos que pueden hacer que el receptor genere
distorsiones audibles.
Utilice un cable RCA (no incluido), como se muestra, para conectar la salida del subwoofer del receptor digital al subwoofer.
Configure el separador de frecuencias en la posición
bypass yconecte en “line level in” (Entrada nivel de línea).
salida del subwoofer
Conexión mediante los terminales de altavoz
Para longitudes de hasta 4,5 m (15 ft.) se recomienda un cable de calibre 18 y un calibre 16 o superior para longitudes mayores.
S

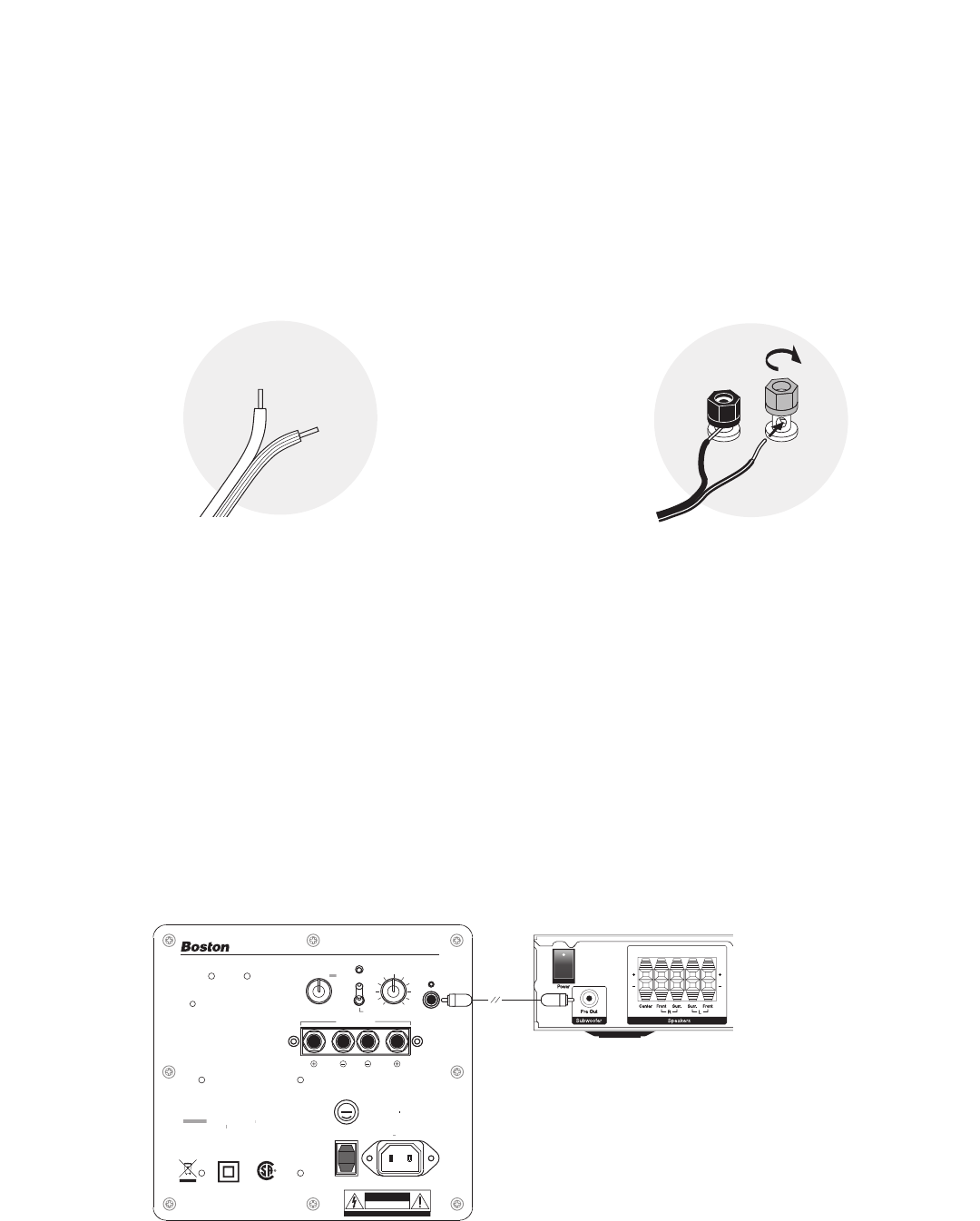

epare los primeros centímetros de los conductores del cable. Retire 13 mm (
1
⁄
2 in.) del aislante de ambos extremos de cada
cable de altavoz para que los dos conductores queden al descubierto, y retuerza con fuerza los hilos del cable.
ADVERTENCIA: para evitar riesgos de descarga eléctrica, apague siempre el amplificador o el receptor cuando realice las conex-
iones con el altavoz.
Al realizar todas las conexiones, asegúrese de conectar el terminal
+ (rojo) del altavoz con el + (rojo) del amplificador y el
– (negro) del altavoz con el – (negro) del amplificador.
IMPORTANTE: por regla general, un lado del cable es liso.
Conecte este lado en la conexión
– (negra). El otro lado pre-
senta una marca o estría. Conéctelo en la conexión
+ (roja).
Uso de bornes de conexión de cinco vías: los bornes
de conexión facilitan la conexión con clavijas tipo
banana, pernos de pala y cables pelados. Inserte el
cable en el orificio y apriete.
–
+
