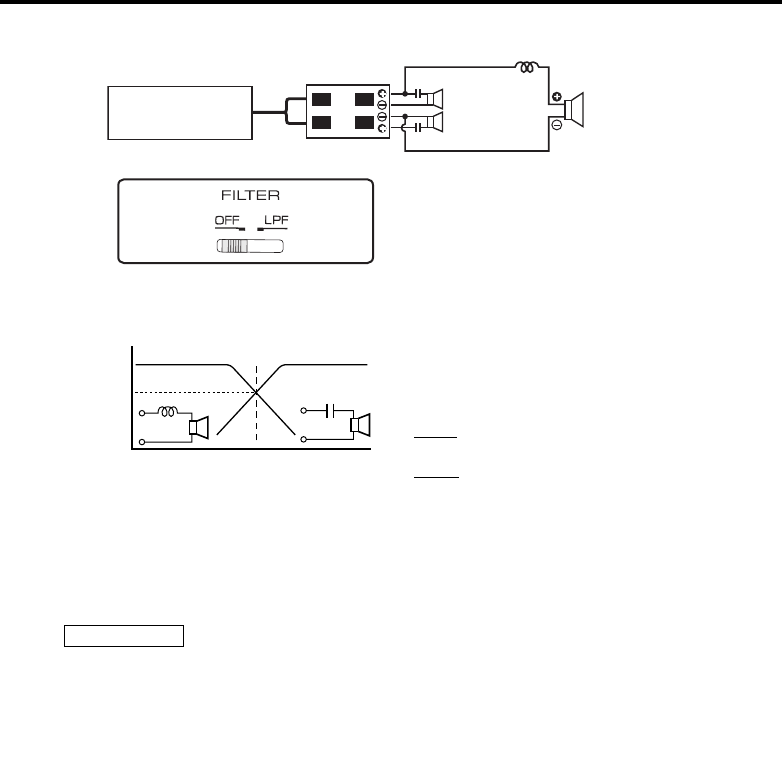

■ Tri-mode
UNITÀ CENTRALE
(filtro passa
alto)
Subwoofer
(L + R) (Parallelo)
● Principi del modo Tri-mode
Metodo per la divisione della banda di frequenze utilizzando una bobina ed un condensatore … nel
caso di 6dB/pendenza ott.
L
C
0 dB
-3 dB
Bobina (L): Lascia passare le basse frequenze e blocca quelle
alte. (filtro passa basso)
Condensatore (C): Lascia passare le alte frequenze e blocca
quelle basse. (filtro passa alto)
Frequenza di crossover
Frequenza
159 x R
L= (mH)
fc
159000
C= (μF)
fc × R
fc=Frequenza di crossover (Hz)
R=Impedanza dei diffusori (Ω)
● Esempio:
Quando è necessario impostare una frequenza di crossover di 120 Hz utilizzando diffusori con
un’impedenza di 4 ohm.
Preparare una bobina ed un condensatore con i valori nominali il più prossimi ai risultati calcolati con la formula
sopraindicata. Il valore nominale del condensatore deve essere il più prossimo possibile a 331,25 (μF) mentre
quello della bobina deve essere il più prossimo possibile a 5,3 (mH).
2 ATTENZIONE
• Se si vuole collegare in ponte un altoparlante, l’impedenza dell’altoparlante non dovrà essere inferiore a 4 ohm.
L’uso di diffusori di impedenza inferiore ai 4 ohm può danneggiare l’unità.
• Assicuratevi di collegare i condensatori agli altoparlanti a cui passeranno le alte frequenze. Altrimenti si
verificherà una caduta dell’impedenza combinata del subwoofer.
• Assicuratevi che sia sufficiente la tensione e la corrente nominale dei condensatori (C) e delle bobine (L).
