Quando l’unità è circondata da pareti
C
B
A
B
650
325
A
C
H
h
Hh
D
E

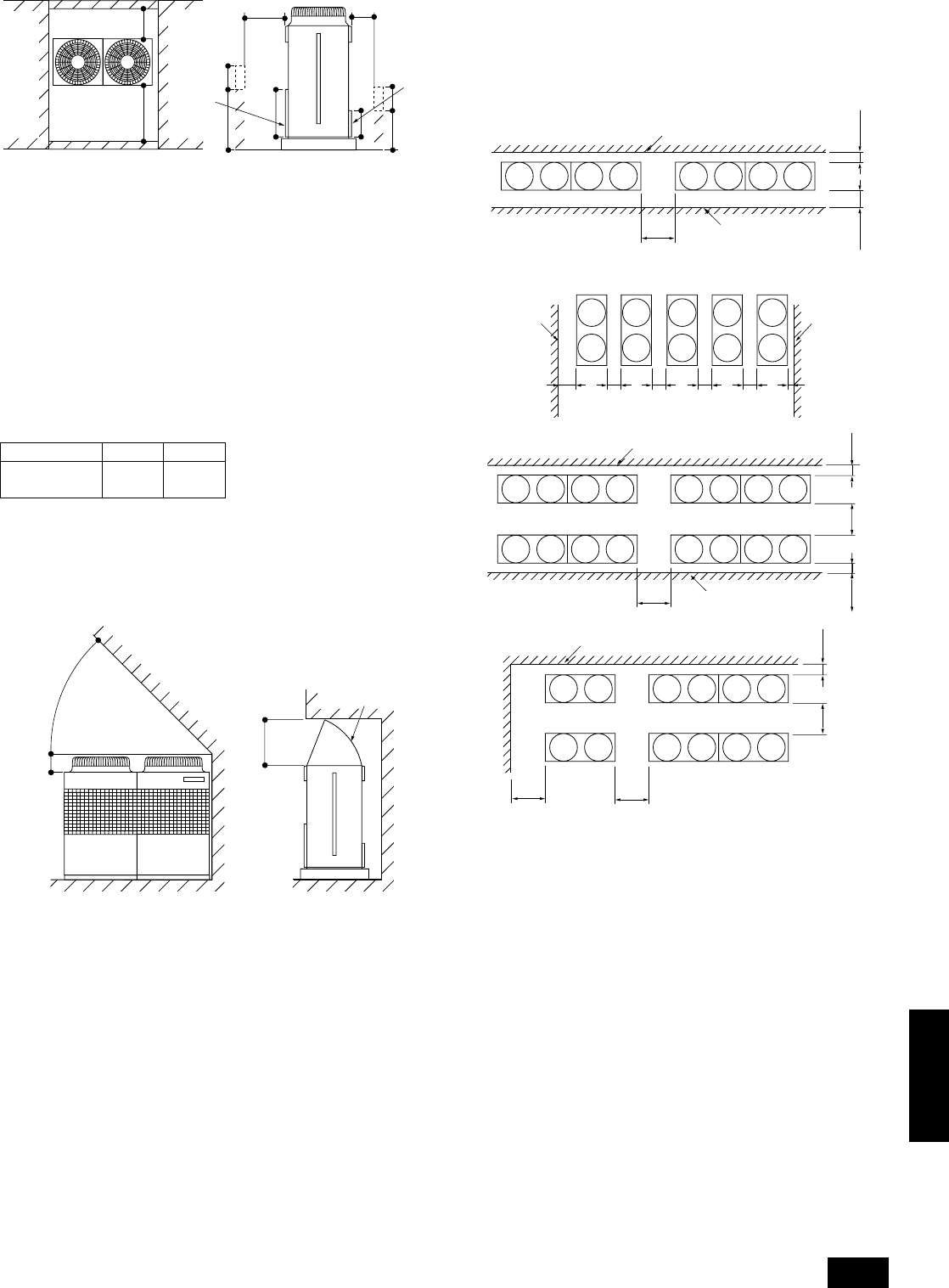

<Veduta laterale>
A Almeno L
1
B Almeno L2
C Parte anteriore
D Pannello anteriore
E Pannello posteriore
Nota:
• Le altezze (H) dei lati anteriore e posteriore devono trovarsi en-
tro le altezze del pannello anteriore e del pannello posteriore.
• Qualora l’altezza delle pareti superi l’altezza totale dell’unità,
aggiungere la dimensione “h” indicata sopra ai valori L
1 e L2
ripresi nella tabella seguente.
Modello L1 L2
PUHY-P400
450 250
PUHY-P500
Esempio: Se h = 100
La dimensione L1 diventa 450 + 100 = 550 mm.
Se vi è una struttura sopra l’unità
A
E
D
CF
B
Quando vi è una breve distanza
da una struttura
A Almeno 45°
B Almeno 300 mm
C Parte anteriore
D Almeno 1000 mm
E Guida di uscita dell’aria (di fornitura locale)
F Posteriore
6.2. Installazione collettiva e installazio-
ne continua
Spazio necessario per installazione collettiva e installazione continua:
Per l’installazione di diverse unità, lasciare lo spazio fra ciascun blocco,
come indicato qui sotto, in modo da consentire il libero passaggio del-
l’aria e delle persone.
B
CC
D
AA
*E
*F
B
B
A
A
*FF F F F*E
B
CCCCC
D
B
E
GCC
B
A
E
A
B
CG
E
A
C
DD
A
A (Lato aperto)
B Altezza parete (H)
C Parte anteriore
D Almeno 1000 mm
E Almeno 250 mm
F Almeno 450 mm
G Almeno 900 mm
Nota:
• Aperto nelle due direzioni.
• Qualora l’altezza delle pareti (H) superi l’altezza totale dell’uni-
tà, aggiungere la dimensione “h” (h=altezza parete <H> - altezza
totale dell’unità) alla dimensione marcata con * .
• Se vi è una parete sia sul davanti che sul retro dell'unità, instal-
lare lateralmente sino a 3 unità consecutive e prevedere uno
spazio di almeno 1000 mm per entrata/passaggio per ciascuna
unità.
