Collegamento
03
17
It
10 mm
Terminali dei diffusori
1 Avvolgere insieme 10 mm dei conduttori del cavo scoperto.
2 Allentare il terminale dei diffusori e inserire il cavo.
3 Chiudere il terminale del diffusore facendolo scattare per
assicurarne la protezione.
ª
·

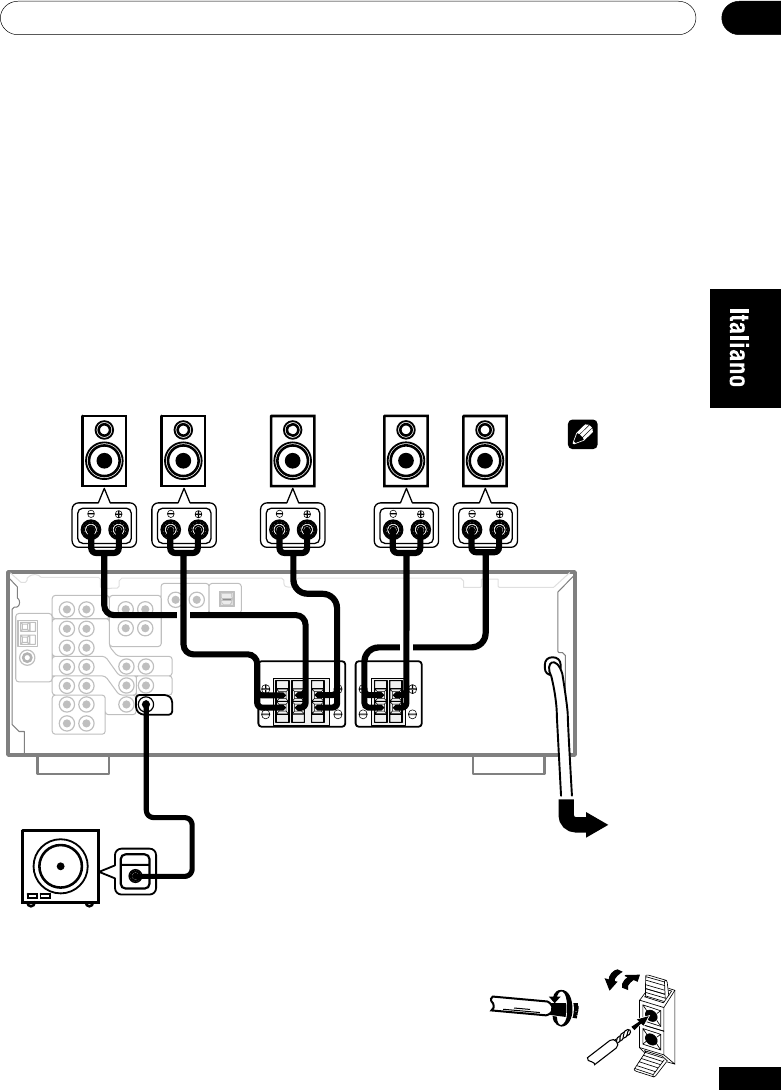

Collegamento dei diffusori
Viene qui illustrata una serie completa di sei diffusori (incluso il subwoofer), ma la configurazione
varia da casa a casa. Basta collegare i diffusori nella maniera descritta qui in seguito. Il ricevitore
potrà funzionare anche solo con due diffusori stereo (i diffusori anteriori riportati nel diagramma),
ma, a garanzia di un suono surround ottimale, si consiglia di utilizzarne e completamente almento
tre. Se non si utilizza un subwoofer, cambiare l’impostazione dei diffusori anteriori (vedere
Impostazione dei diffusori a pagina 32) su “large” (grande).
Assicurarsi di collegare il diffusore sulla destra al terminale destro ed il diffusore sulla sinistra al
terminale sinistro. Assicurarsi inoltre che i teminali positivi e negativi (+/–) sul ricevitore
corrispondano a quelli situati sui diffusori.
Assicurarsi di aver completato tutti
i collegamenti prima di collegare
l’apparecchio alla presa di corrente
alternata.
Subwoofer alimentato
Nota
Utilizzare diffusori
con impedenza
nominale da 8 Ω e
16 Ω.
