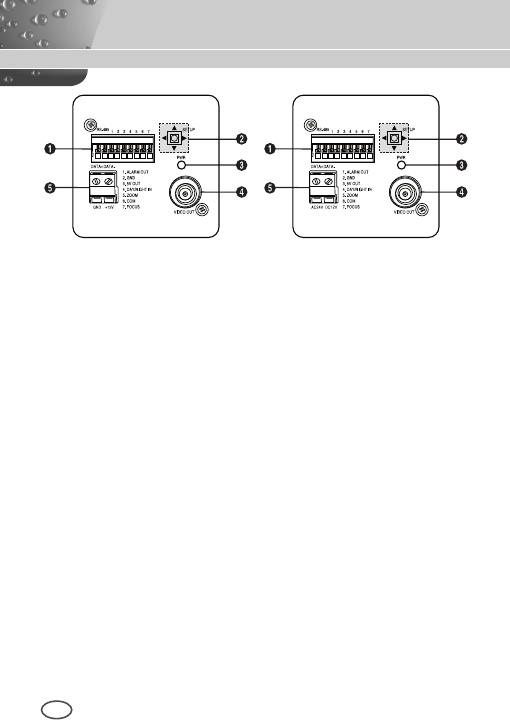

部品名称和功能
1输入/输出连接器
在连接器上有一个连接RS-485控制信号的输入输出端口。
RS-485 DATA+
连接RS-485 DATA+的信号端口。
RS-485 DATA-
连接RS-485 DATA-的信号线端口。
1. 警报输出
警报输出端口是用来控制移动探测的(Open Collector,On Gnd)。
2.
接地。
3. 5V 输出
支持RS-485端口的电源插孔,使用DC +5V 100mA的电源。
4. 日/夜
这是一个从传感器并且将信号转换成黑白模式来接收外部日/
夜信号。
SCC-C4233(P)/C4235(P) SCC-C4333(P)/C4335(P)
