Botón “POWER” (ALIMENTACIÓN)
• Para encender el UPS: Con el UPS conectado en una toma de CA con energía*,
presione y mantenga presionado el botón POWER (ALIMENTACIÓN) por
un segundo.** Suelte el botón. Si no hay energía de la red, puede “arrancar en
frío” el UPS (es decir, enciéndalo y suministre energía de sus baterías por un
tiempo limitado***) presionando y manteniendo presionado el botón POWER
(ALIMENTACIÓN) durante un segundo.**
• Para apagar el UPS: Con el UPS encendido y recibiendo energía de la red,
presione y mantenga presionado el botón POWER (ALIMENTACIÓN)
durante un segundo.** Luego desconecte el UPS del tomacorriente. El UPS
estará apagado.
Después de conectar el UPS en una toma de CA con energía, el equipo cargará automáticamente sus
baterías, pero no suministrará energía a sus salidas hasta que sea encendido. ** La alarma emitirá un
pitido brevemente después de pasado el intervalo indicado. *** Si está completamente cargada.
Botón “MUTE/TEST” (SILENCIO/PRUEBA)
• Para silenciar las alarmas UPS: Presione brevemente el botón
MUTE/TEST (SILENCIO/PRUEBA) y luego suéltelo.*
• Para ejecutar una auto-prueba: Con su UPS conectado y encendido, presione
y mantenga presionado el botón MUTE/TEST (SILENCIO/PRUEBA) por
dos segundos.* Siga presionando el botón hasta que la alarma suene varias
veces y el UPS realice una auto-prueba.Vea “Resultados de una auto-prueba”
más abajo. Nota: Puede dejar equipos conectados durante una auto-prueba.
Sin embargo, su UPS no realizará una auto-prueba si está en el modo
“Standby/Charge-Only” (Reserva/Sólo-recarga) (vea la descripción del
botón “POWER” (ALIMENTACIÓN))
¡PRECAUCIÓN! No desconecte su UPS para probar sus baterías. Esto
eliminaría la conexión de seguridad a tierra y podría introducir una
sobretensión dañina en sus conexiones de red.
Resultados de una auto-prueba: La prueba durará cerca de 10 segundos
mientras el UPS conmuta a batería para probar su capacidad de carga y la
recarga de la batería. Todos los LEDs estarán encendidos y sonará la alarma UPS.
• Si el LED “OUTPUT LOAD LEVEL” (NIVEL DE CARGA DE SALIDA)
permanece encendido rojo y la alarma continúa sonando después de la prueba,
las salidas del UPS están sobrecargados. Para eliminar la sobrecarga, desconecte
algo de su equipo y ejecute la auto-prueba repetidamente hasta que el LED ya
no esté encendido rojo y la alarma ya no esté sonando.
¡PRECAUCIÓN! Cualquier sobrecarga que no sea corregida por el
usuario inmediatamente después de una auto-prueba puede causar que el
UPS se apague y deje de suministrar energía de salida en el caso de un
falla del servicio eléctrico o una baja de voltaje.
• Si el LED “BATTERY WARNING” (ADVERTENCIA DE BATERÍA)
sigue encendido y la alarma continúa sonando después de la prueba, las
baterías del UPS deben recargarse o reemplazarse. Permita que el UPS se
recargue continuamente por 12 horas y repita la auto-prueba. Si el LED
permanece encendido, contacte con Tripp Lite para obtener servicio. Si su
UPS requiere el reemplazo de su batería, visite www.tripplite.com/sup-
port/battery/index.cfm para localizar la batería de reemplazo específica
Tripp Lite para su UPS.
* La alarma emitirá un breve pitido después de pasado el intervalo indicado.
1514

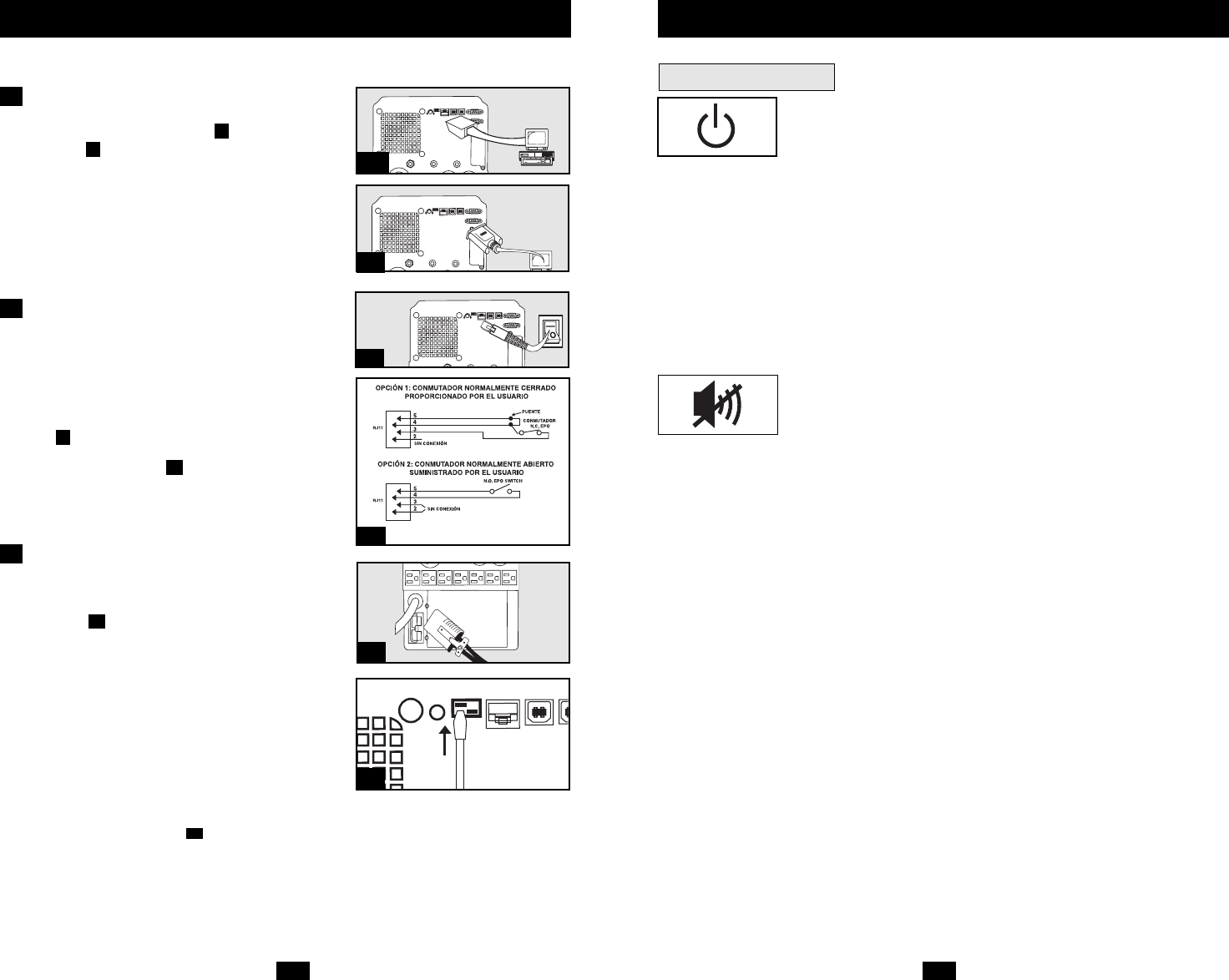

Estas conexiones son opcionales. Su UPS funcionará correctamente sin ellas. Nota: Modelo
SMART2200VSXL mostrado en todos los diagramas.
Comunicaciones USB y serie RS-232
(todos los modelos)
Use el cable USB incluido (vea ) y/o el cable serie
DB9 (vea ) para conectar el puerto de comunicaciones
de su computadora al puerto de comunicaciones de su
UPS. Instale en su computadora el software PowerAlert
de Tripp Lite apropiado para su sistema operativo. Su UPS
puede tener puertos adicionales de comunicaciones; estos
puertos también pueden estar conectados a computadoras
adicionales con el software PowerAlert instalado.
Consulte su manual de PowerAlert para mayor información.
Conexión de puerto EPO
(todos los modelos)
Esta característica opcional es sólo para aquellas aplica-
ciones que requieran una conexión al circuito de
desconexión de emergencia (EPO) de la instalación
Cuando el UPS está conectado a este circuito, permite el
apagado de emergencia del inversor del UPS.
Usando el cable suministrado, conecte el puerto EPO de su UPS
(vea ) a un contacto normalmente cerrado o normalmente
abierto suministrado por el usuario, de acuerdo con el dia-
grama del circuito (vea ) El puerto EPO no es un
supresor de sobretensiones de línea telefónica; no conecte
una línea telefónica en este puerto.
Conexión de batería externa
(modelos exclusivos)
Todos los modelos de UPS incluyen un robusto sistema de
batería interna; los modelos exclusivos tienen
conectores que permiten bancos de baterías externas
opcionales (vendidos por separado por Tripp Lite*) para
proporcionar tiempo de respaldo adicional. Agregando
baterías externas aumentará el tiempo de recarga así como el
tiempo de respaldo. Consulte el manual del propietario
del banco de baterías para obtener las instrucciones completas
de instalación. Asegúrese que los cables estén introducidos
completamente en sus conectores. Pueden producir
pequeñas chispas durante la conexión de la batería; esto es
normal. No conecte ni desconecte bancos de baterías cuando el
UPS esté funcionando con energía de las baterías.
* Vea la sección Especificaciones para los bancos de baterías que tenemos
disponibles para su modelo de UPS especifico.
Si conecta alguna batería externa, fije el Interruptor de
nivel de carga de batería (ver ) en la posición de arriba.
Esto aumentará la salida del cargador del UPS a fin de que
baterías adicionales se carguen más rápido. Nota: el interruptor
a la derecha del interruptor de nivel de carga está inactivo
y no afectará la operación del UPS, independientemente
de su posición.
¡PRECAUCIÓN! NO fije el Interruptor de nivel de carga de
batería en la posición de arriba sin una batería externa conectada.
Podría dañar el sistema de la batería interna del UPS.
3b
3a
2b
2a
1b
1a
Instalación opcional
1a
1b
3a
Operación básica
3b
2a
2b
Botones (Panel frontal)
1
2
3
