Dicota 100 Carrying Case User Manual



Innenausstattung - DataDesk 100
Innenausstattung - DataDesk 100

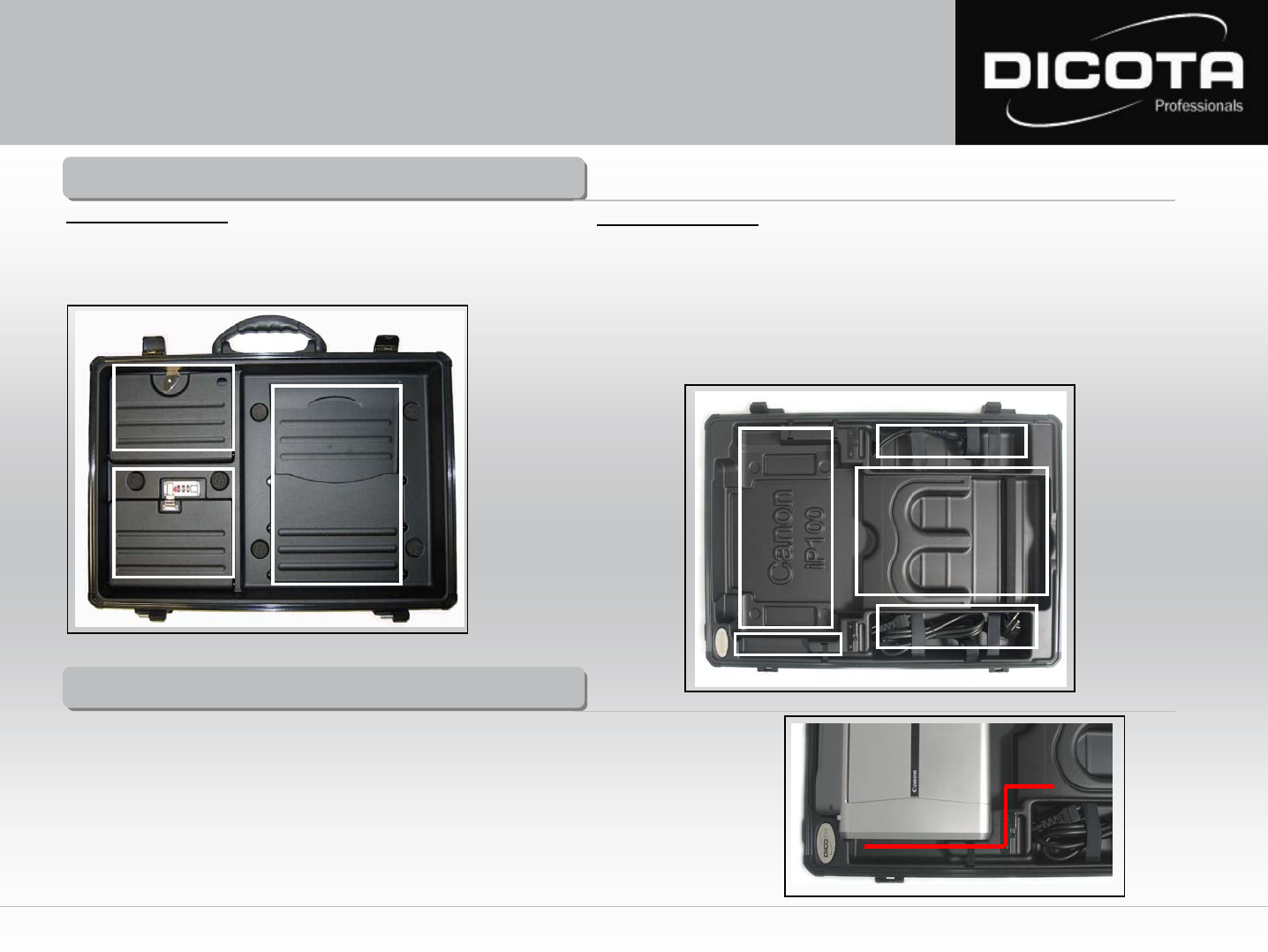

Kofferdeckel (Abb. 1)
(1) Dokumenten- / Druckpapier-Fach
(2) Zubehörfach mit Zahlenschloss
(3) Zubehörfach
Kofferboden (Abb. 2)
(1) Passform für Ihren Drucker (Canon iP100)
(2) Kabelführungshilfe
(3) Staufach für ausgedrucktes Papier
(4) Staufach für Notebook-Netzteil zum Anschluss an Euro 8-Stecker (mit / ohne Schutzleiter)
(5) Staufach für Drucker-Netzteil zum Anschluss an Euro 8-Stecker (mit / ohne Schutzleiter)
(6) Notebook-Strap
Abb. 1
(2)
(3)
(1)
Installation Ihres mobilen Druckers
3
Installation Ihres mobilen Druckers
Öffnen Sie Ihre DataDesk 100.
1) Entnehmen Sie den Klappdeckel in der Kofferunterschale, welcher als Ihr Notebook-Arbeitsplatz dient.
2) Legen Sie das Drucker-Netzteil in das vordere Fach der Kofferunterschale (Fach Nr. 6).
3) Verbinden Sie nun den Euro 8-Stecker mit dem 220 V-Anschluss am Netzteil (in Fach Nr. 6).
Sichern Sie das Drucker-Netzteil mit den zwei dafür vorgesehenen Klettverschlussbändern!
4) Führen Sie das Drucker-Stromkabel in der für das Kabel vorgesehenen Vertiefung durch
(unter dem Klappdeckel) und seitlich am Drucker vorbei (Abb. 3).
Achten Sie hierbei auf eine saubere Kabelführung, um eventuelle Schäden
(durch Abklemmung, etc.) am Druckerkabel zu vermeiden!
5) Der Netzteilausgangsstecker wird nun mit dem Drucker verbunden.
(1)
(2)
(3)
(4)
(5)
(6)
(6)
Abb. 2
Abb. 3
