Concept
Concept Manual
17
Line Outs are provided for the connection
of additional speaker/power amps,active
speakers.The output level signal is
controlled by the line out/tape out level
control . The signal at these connectors is
always the Master L + R.
Power connection is provided on a 3 pin
IEC mains connector.Never disconnect the
ground from your mixer as this is potentialy
lethal..
The mains fuse is a 20mm Time delay fuse.
See rear panel for fuse rating
Please observe all recomendations on
cooling.
Air is sucked in through vents on the rear
panel and front edge of your mixer,it is then
blown out by the fan .
Do Not Obstruct Vents Or Fan Aperture Or
You Risk Thermal Shutdown Of Your Mixer
In the event of thermal failure ,Do not
switch your mixer of as it will automaticaly
reset after about 3-10minutes.Switching
the mixer off,switches the fan off thus
stopping cooling.
LINE OUTS
MAINS INLET
MAINS FUSE
MAINS SWITCH
MIXER COOLING
Insert loops are provided before each of
the internal power amps .These are
provided for the connection of speaker
controlers , dynamics such compressors /
limiters and feedback eliminators etc
1 jack socket is provided for send and
1jack socket is provided for return for each
loop.
SPEAKER OUTPUTS

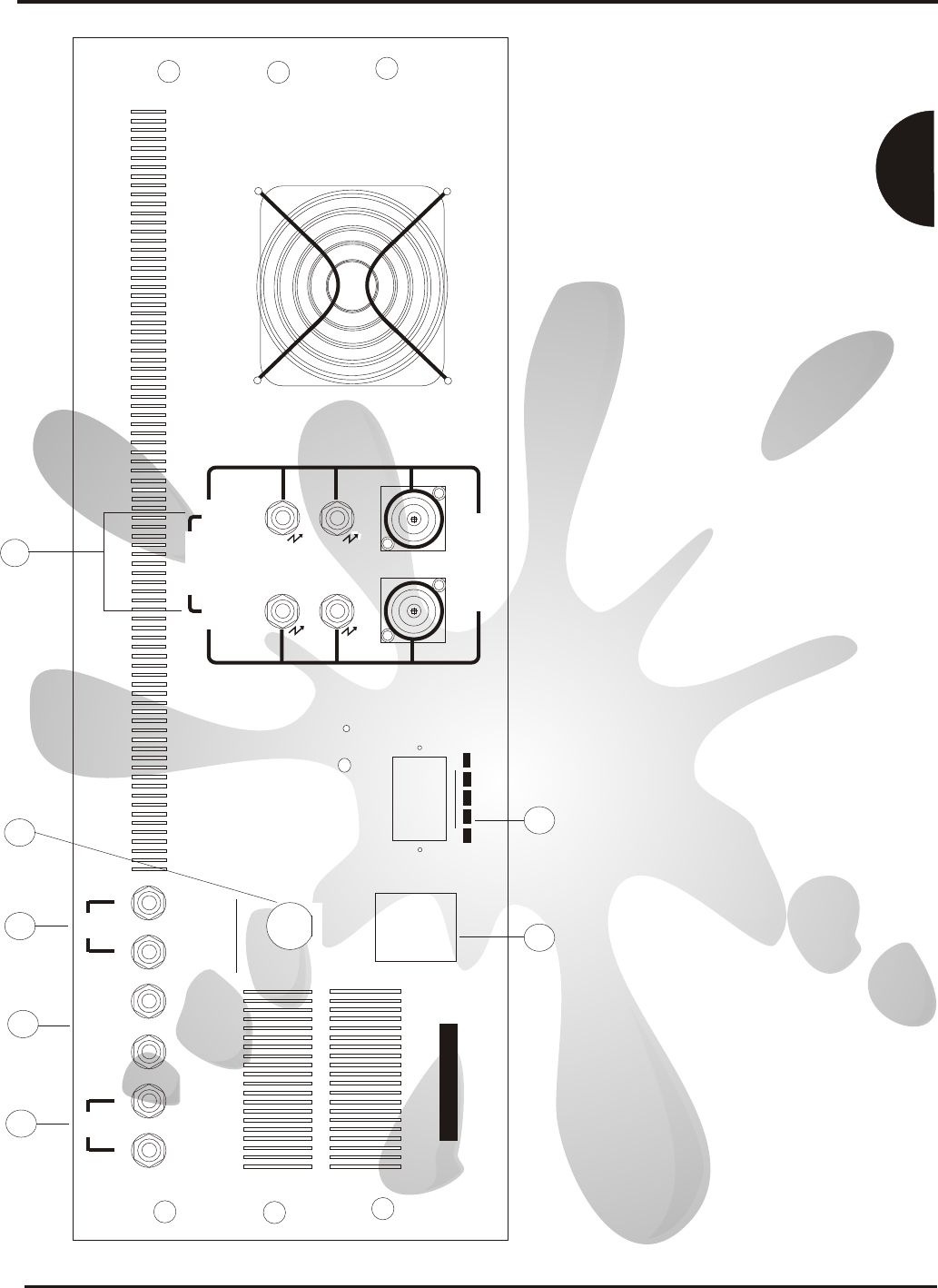

REAR PANEL FACILITIES
INSERT LOOPS
Two jack sockets and 1 speakon
connector are provided for the
connection to loudspeakers.The
internal power amplifiers are able to
deliver 300W/channel into 4 ohms
Under no circumstances should the
total load seen by any of the amplifiers
be below 4 ohms otherwise thermal
shutdown is likely and long term
reliability may be impaired
A)
C)
D)
E)
F)
B)
DO NOT OBSTRUCT FAN APERTUREDO NOT OBSTRUCT FAN APERTURE
DO NOT OBSTRUCT INLET VENTSDO NOT OBSTRUCT INLET VENTS
MINIMUM LOAD = 4 OHMSMINIMUM LOAD = 4 OHMS
PIN -1GROUNDPIN -1GROUND
PIN +1 SIGNALPIN +1 SIGNAL
SPEAKER OUTPUTSSPEAKER OUTPUTS
RIGHTRIGHT
CHANNELCHANNEL
LEFTLEFT
CHANNELCHANNEL
SPEAKER OUTPUTSSPEAKER OUTPUTS
SPEAKER OUTPUTSSPEAKER OUTPUTS
PIN -1GROUNDPIN -1GROUND
PIN +1 SIGNALPIN +1 SIGNAL
MINIMUM LOAD = 4 OHMSMINIMUM LOAD = 4 OHMS
MADE IN THE UNITED KINGDOM BY
BLT Industries Ltd
MADE IN THE UNITED KINGDOM BY
BLT Industries Ltd
SERIAL NoSERIAL No
RETURNRETURN
SENDSEND
MASTER
RIGHT
MASTER
RIGHT
/LEFT + RIGHT/LEFT + RIGHT
INSERTINSERT
MASTER
MASTER
RIGHTRIGHT
LINELINE
OUTOUT
RETURNRETURN
SENDSEND
MASTER
LEFT
MASTER
LEFT
INSERTINSERT
MASTER
MASTER
LINELINE
OUTOUT
LEFTLEFT
MONITORMONITOR
CAUTION
TO AVOID FIRE HAZARD
REPLACE ONLY WITH SAME TYPE AND RATING
CAUTION
TO AVOID FIRE HAZARD
REPLACE ONLY WITH SAME TYPE AND RATING
CAUTION
DISCONNECT POWER CORD
BEFORE REMOVING TOP COVER
CAUTION
DISCONNECT POWER CORD
BEFORE REMOVING TOP COVER
POWER FUSE RATINGPOWER FUSE RATING
220V/230V/240V T5A220V/230V/240V T5A
100/120V100/120V
T10AT10A
CAUTION
REFER TO USER MANUAL
BEFORE USING THIS MANUAL
CAUTION
REFER TO USER MANUAL
BEFORE USING THIS MANUAL
CAUTIONCAUTION
WARNING
TO REDUCE THE RISK OF FIRE OR
ELECTRIC SHOCK DO NOT EXPOSE
THIS APPLIANCE TO RAIN OR
MOISTURE
WARNING
TO REDUCE THE RISK OF FIRE OR
ELECTRIC SHOCK DO NOT EXPOSE
THIS APPLIANCE TO RAIN OR
MOISTURE
WARNING
THIS APPARATUS MUST BE EARTHED
WARNING
THIS APPARATUS MUST BE EARTHED
MAXIMUM POWER CONSUMPTIONMAXIMUM POWER CONSUMPTION
SUPPLY VOLTAGESUPPLY VOLTAGE
~240V~240V ~230V~230V
~220V~220V
~120V~120V
~110V~110V
DO NOT OBSTRUCT INLET VENTSDO NOT OBSTRUCT INLET VENTS
DO NOT OBSTRUCT FAN APERTUREDO NOT OBSTRUCT FAN APERTURE
AIR OUTLETAIR OUTLET
1000 WATTS 50/60 Hz~1000 WATTS 50/60 Hz~
AA
BB
CC
BB
FF
DD
EE
Output Power
300W
Output Power
300W
Output Power
300W
Output Power
300W
