FR 8
Fr

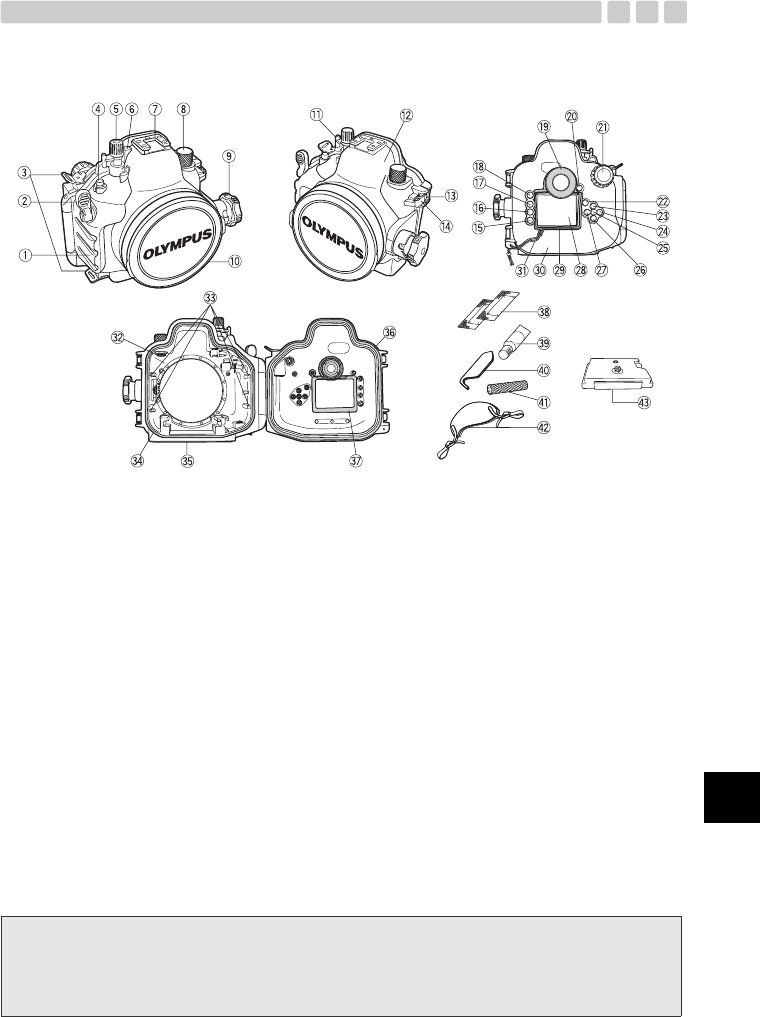

Nomenclature des pièces
Note:
Les pièces de fonctionnement du caisson marquées par * correspondent aux pièces de fonctionnement de
l’appareil photo numérique. Lorsque les pièces de fonctionnement du caisson sont activées, les fonctions
correspondantes de l’appareil photo numérique seront commandées. Pour des détails sur les fonctions, se
référer au mode d’emploi pour l’appareil photo numérique.
1 Poignée
*2 Commande de
déclencheur
3 Œillet de dragonne
*4 Touche F (Correction
d’exposition)
*5 Bouton de molette Mode
6 Fenêtre de contrôle de
mode
7 Monture d’accessoire
8 Connecteur de câble TTL
*9 Molette de zoom
0 Bouchon avant
*a Commande d’interrupteur
d’alimentation
b Couvercle avant
c Crochet de fermeture
d Leviers d’ouverture/
fermeture
*e Touche INFO (affichage
d’informations)
*f Touche MENU
*g Touche S (Effacement)
*h Touche q (Affichage)
i Fenêtre de viseur
*j Touche AEL/AFL
*k Bouton de molette de
commande
*l
Touche
u
(E-410) /Touche
Fn
(Function) (E-400)
*m Touche de défilement S
*n Touche de défilement X
*o Touche i
*p Touche de défilement T
*q Touche de défilement W
r Fenêtre d’écran ACL
s Coiffe d’écran ACL
t Couvercle arrière
u Courroie de cache d’écran
ACL
v Connecteurs de câble de
sabot actif (avec
capuchons)
w Rails de guidage de
chargement
x Joint (POL-E03B)
y Écrou de pied
z Joint (POL-E03A)
A
Cache intérieur d’écran ACL
B Sel de silice
C Graisse pour joint silicone
(tube à capuchon blanc)
D Outil de retrait de joint
E Adaptateur d’entretien du
bouchon étanche
F Dragonne
G Support d’appareil
